スピキュール構造分析
化学的成分
元素構成分析
エネルギー分散分光法（EDS）で分析したUNIZ LABスピキュール元素構成
* H(水素)はEDS測定限界以下。水和水(·nH₂O)はFTIR ν(O-H) 3289–3399 cm⁻¹ + 熱重量分析(DTA)で別途確認。

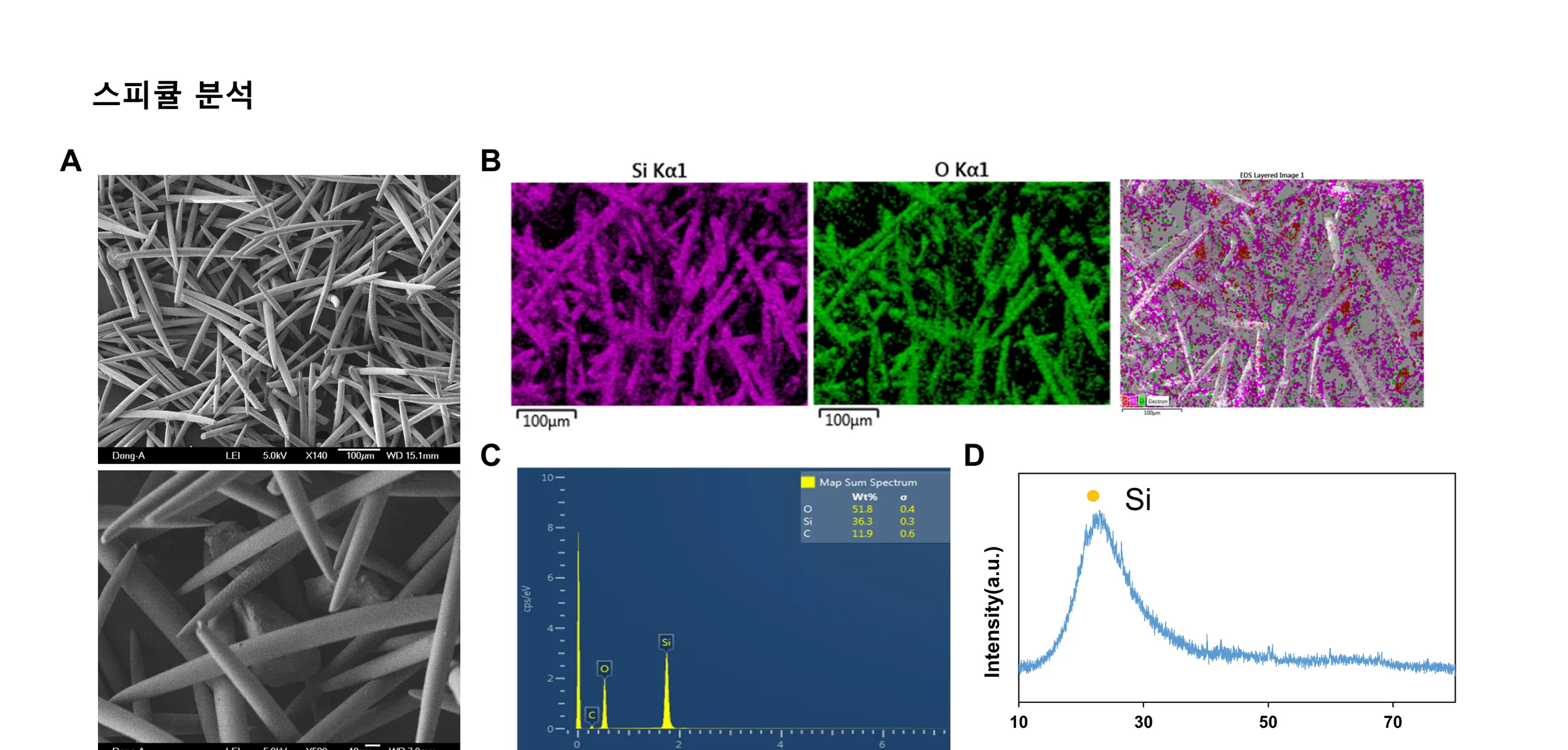

分析的検証 — EDS / XRD / NMR
東亜大学校 1次測定資料 + Drozdov 2021 ²⁹Si NMRデータでSiO₂·nH₂O分子構造を多重分光法で直接検証した結果。
Q-Group Analysis
Drozdov AL et al. (2021) Applied Sciences. ²⁹Si NMRで検出されたSiO₂·nH₂O結合構造 — 3つのシリコン環境を確認。
珪酸質スピキュール vs 石灰質スピキュール
ユニズラボはすべての製品に 珪酸質(Siliceous) スピキュールのみを使用しています
| 項目 | 石灰質スピキュール Calcareous (CaCO₃) | 珪酸質スピキュール(UNIZ LAB) Siliceous (SiO₂·nH₂O) |
|---|---|---|
| 化学成分 | CaCO₃(炭酸カルシウム) | SiO₂·nH₂O(二酸化ケイ素) |
| 物理的硬度 | モース硬度3(柔らかい) | モース硬度6~7(硬い) |
| 酸への反応 | 酸接触時に溶解 | 安定的(反応なし) |
| 生体適合性 | 普通 | 優秀(無機シリカ) |
| マイクロチャネル効果 | 弱い | 強力(硬い構造) |
| 皮膚残留 | 部分的残留の可能性 | 自然排出(安全) |
なぜ珪酸質スピキュールのみを使用するのでしょうか?
珪酸質スピキュールは物理的硬度が高く、皮膚に効果的なマイクロチャネルを形成し、酸性環境でも安定しています。また無機シリカ素材として皮膚に残留せず自然排出されるため、安全性が検証されています。
中空チューブ構造
BSPN スピキュールは単純な棒ではなく、 中空マイクロチューブ。中心部の空洞（hollow lumen）が活性成分の通路として機能し、非晶質シリカからなる外壁が構造的安定性を提供します。

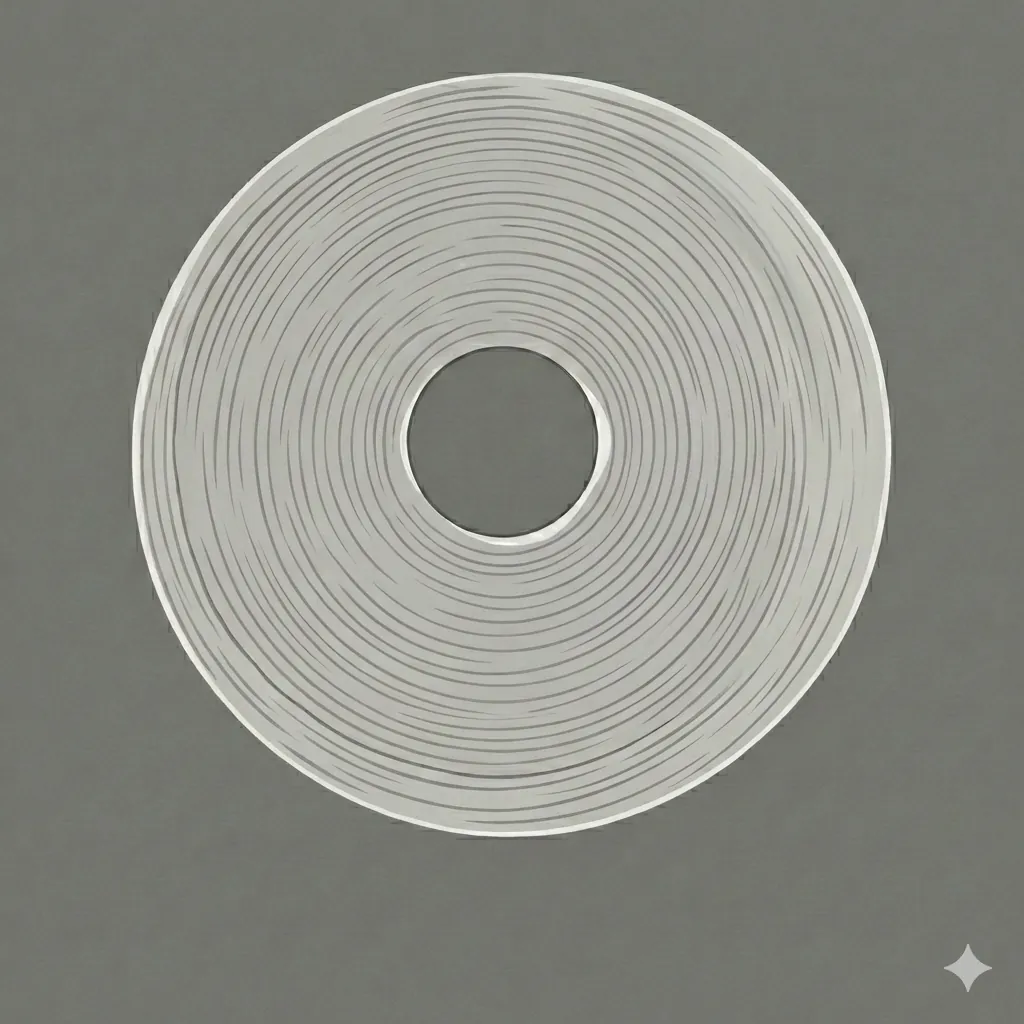

数十層の同心円ラミネート構造。中央の空洞（lumen）が活性成分を担うチャネルとして機能します。

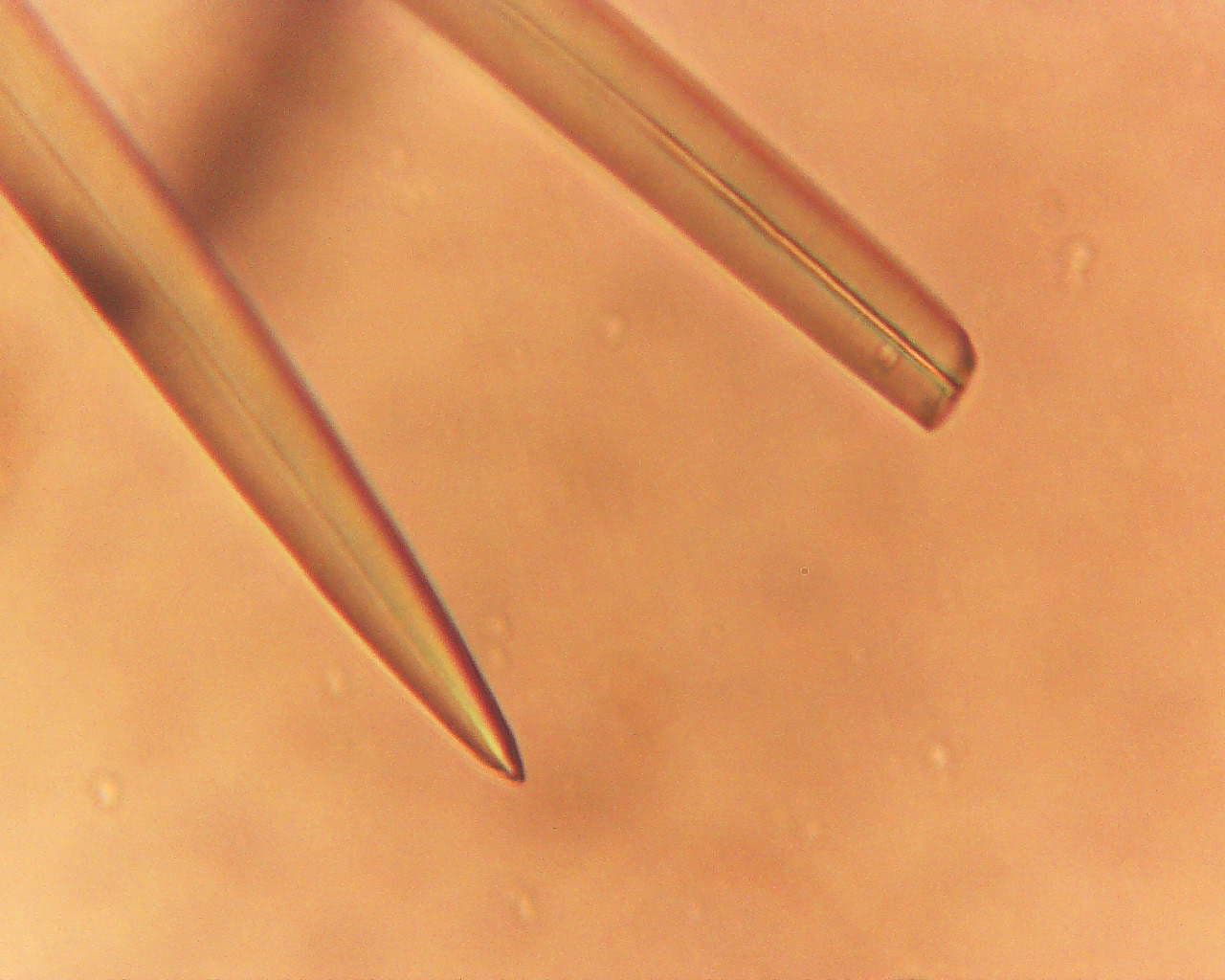

右側スピキュールの端部で、中空チューブ断面が光学的に直接観察されます。
光学顕微鏡測定
外径の 1/10（自然比率）
270µm ÷ 15µm
| サイズ | 長さ | 外径 | 内径（Lumen） | アスペクト比 |
|---|---|---|---|---|
| 100 µm | 100 µm | 10 µm | 1.0 µm | 10 : 1 |
| 200 µm | 200 µm | 13 µm | 1.3 µm | 약 15 : 1 |
| 270 µm上記画像 | 270 µm | 15 µm | 1.5 µm | 18 : 1 |
| 320 µm | 320 µm | 13 µm | 1.3 µm | 약 25 : 1 |
物理的特性のまとめ
XRD分析で検証された非結晶質(Amorphous)シリカ。IARC Group 3(分類不可、安全群) — 結晶質シリカ(Group 1、発癌性)と明確に区別。
プロテックコリア試験報告書(2022, TriStar II 3020, N₂吸着)。滑らかな天然針状構造の特性。
ユニズラボ光学顕微鏡測定(×100)。サイズ別 長さ/直径比(270μm基準で約18~22:1)。
プロテックコリア試験報告書(2022, AccuPyc II 1340, He gas, 5サイクル平均, σ ±0.0016)。
学術および試験根拠 (References)
- 1동아대학교 EDS Map Sum Spectrum + XRD 분석. SEM ×100, Si Kα1 + O Kα1 매핑. 비결정질(X-ray Amorphous) 확인.
- 2(주)프로테크코리아 시험보고서 (2022-07-04~05). AccuPyc II 1340 — 밀도 2.0417 g/cm³ (5사이클, σ ±0.0016) / TriStar II 3020 — BET 0.5968 m²/g (N₂ 흡착, −195.85°C).
- 3UNIZ LAB R&D 광학현미경 측정 (×100). 종횡비 10:1~25:1 (사이즈 100~320μm).
- 4Drozdov AL, Zemnukhova LA, Panasenko AE, et al. (2021). Silicon Compounds in Sponges. Applied Sciences, 11(14), 6587. DOI: 10.3390/app11146587. （²⁹Si NMR + FTIR + XRD + XPS による SiO₂·nH₂O の直接検証 · 9 種の海綿比較 · CC BY 4.0）
- 5Wang X, Schröder HC, Müller WEG (2009). Spicules as blueprints for biofabrication of biomaterials. PMC2755733. （マインツ大学 — silicatein 酵素の発見者、分子構造の標準リファレンス）
- 6Müller WEG, Wang X, Schröder HC. Giant Siliceous Spicules From Monorhaphis chuni. ScienceDirect (Chapter 3). ("deposited in the form of amorphous opal — SiO₂·nH₂O")
“…according to ²⁹Si NMR data, silicon is in the form of silicon dioxide SiO₂, or polysilicic acid SiO₂·nH₂O.”
韓国語： ²⁹Si NMR 分析によると、ケイ素は二酸化ケイ素（SiO₂）またはポリケイ酸（SiO₂·nH₂O）の形で存在する。
意義： 9 種の海綿（海洋 8 種 + 淡水 1 種、バイカル湖）の比較分析により、「海綿の種に関わらず同一の SiO₂·nH₂O 分子式が適用可能」との結論。
- 7IARC Monographs. 비결정질 실리카(amorphous SiO₂) — Group 3 (분류 불가, 안전군). 결정질 실리카(crystalline silica, e.g. quartz) — Group 1 (인체 발암성)과 명확히 구분. CAS 7631-86-9.
