원소 구성 분석
에너지 분산 분광법(EDS)으로 분석한 유니즈랩 스피큘 원소 구성
* H(수소)는 EDS 측정 한계. 수화수(·nH₂O)는 FTIR ν(O-H) 3289–3399 cm⁻¹ + 열중량분석(DTA)으로 별도 확인.
| SiO₂ | SO₃ | Fe₂O₃ | TiO₂ | K₂O | P₂O₅ |
|---|---|---|---|---|---|
| 99.7 | 0.041 | 0.04 | 0.034 | 0.010 | 0.005 |
표백 처리한 담수해면 스피큘의 X선 형광(XRF) 분석값입니다. 주성분은 이산화규소이며 나머지는 미량 산화물입니다. 원문에서 CaO·Al₂O₃는 시료 취급·전처리에서 유래했을 수 있다고 기술되어 제외했습니다. 분석 대상 종은 아마존 담수해면이며, 담수해면의 성분 구성비는 지역과 무관하게 거의 동일합니다. 출처는 아래 참고문헌 9번입니다.

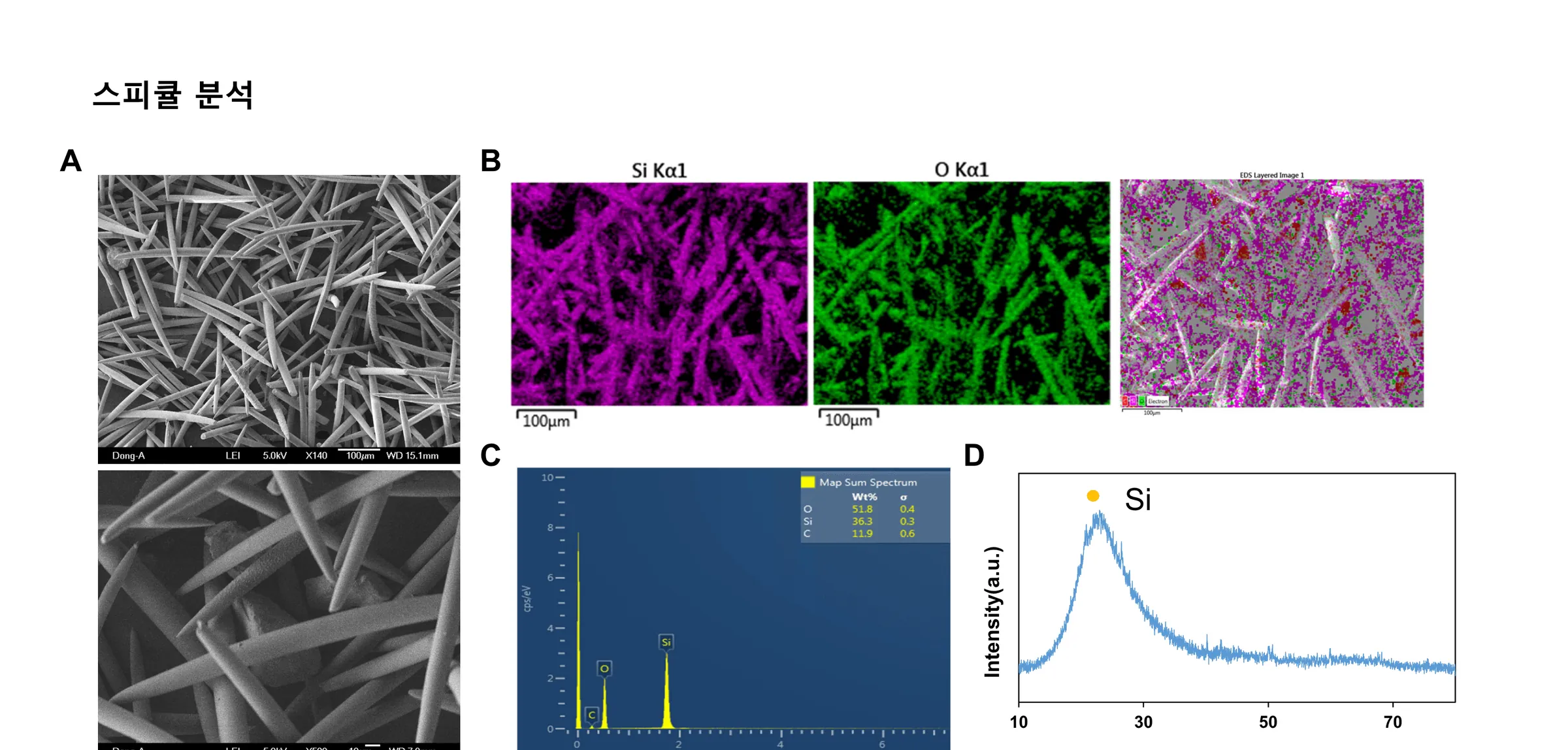

분석적 검증 — EDS / XRD / NMR
동아대학교 1차 측정 자료 + Drozdov 2021 ²⁹Si NMR 데이터로 SiO₂·nH₂O 분자 구조를 다중 분광법으로 직접 검증한 결과입니다.
Q-Group Analysis
Drozdov AL et al. (2021) Applied Sciences. ²⁹Si NMR로 검출된 SiO₂·nH₂O 결합 구조 — 3가지 실리콘 환경 확인.
규산질 스피큘 vs 석회질 스피큘
유니즈랩은 모든 제품에 규산질(Siliceous) 스피큘만을 사용합니다
| 항목 | 석회질 스피큘 Calcareous (CaCO₃) | 규산질 스피큘 (UNIZ LAB) Siliceous (SiO₂·nH₂O) |
|---|---|---|
| 화학 성분 | CaCO₃ (탄산칼슘) | SiO₂·nH₂O (이산화규소) |
| 물리적 경도 | 모스 경도 3 (무름) | 모스 경도 6~7 (단단함) |
| 산에 대한 반응 | 산 접촉 시 용해 | 안정적 (반응 없음) |
| 생체 적합성 | 보통 | 우수 (무기 실리카) |
| 마이크로채널 효과 | 약함 | 강력 (단단한 구조) |
| 피부 잔류 | 일부 잔류 가능 | 자연 배출 (안전) |
왜 규산질 스피큘만 사용할까요?
규산질 스피큘은 물리적 경도가 높아 피부에 효과적인 마이크로채널을 형성하며, 산성 환경에서도 안정적입니다. 또한 무기 실리카 소재로 피부에 잔류하지 않고 자연 배출되어 안전성이 검증되어 있습니다.
내부가 비어 있는 튜브 구조
BSPN 스피큘은 단순한 막대가 아니라 속이 빈 미세 튜브입니다. 중심부의 빈 공간(hollow lumen)이 활성 성분의 통로 역할을 하며, 비결정질 실리카로 이루어진 외벽이 구조적 안정성을 제공합니다.
중심의 축방향 채널(lumen)을 비정질 실리카 벽이 감싼 구조입니다. 이 채널이 활성 성분을 담는 통로가 됩니다.

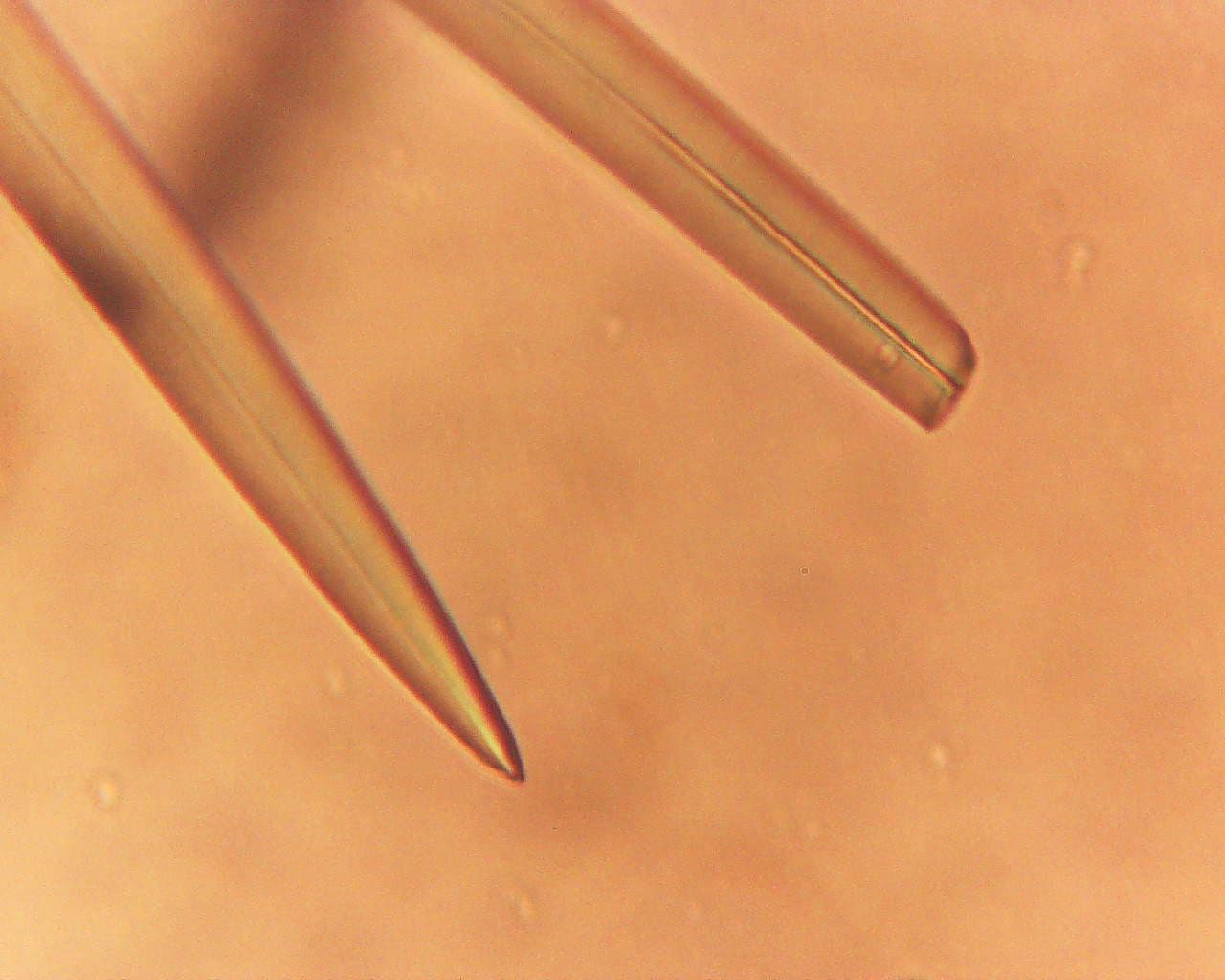

오른쪽 스피큘 끝단에서 속이 빈 튜브 단면이 광학적으로 직접 관찰됩니다.
광학현미경 측정
외경의 1/10 (자연 비율)
270µm ÷ 15µm
| 사이즈 | 길이 | 외경 | 내경 (Lumen) | 종횡비 |
|---|---|---|---|---|
| 100 µm | 100 µm | 10 µm | 1.0 µm | 10 : 1 |
| 200 µm | 200 µm | 13 µm | 1.3 µm | 약 15 : 1 |
| 270 µm위 이미지 | 270 µm | 15 µm | 1.5 µm | 18 : 1 |
| 320 µm | 320 µm | 13 µm | 1.3 µm | 약 25 : 1 |
물리적 특성 요약
XRD 분석으로 검증된 비결정질(Amorphous) 실리카. IARC Group 3 (분류 불가, 안전군) — 결정질 실리카(Group 1, 발암성)와 명확히 구분.
프로테크코리아 시험보고서 (2022, TriStar II 3020, N₂ 흡착). 매끈한 천연 침상 구조 특성.
유니즈랩 광학현미경 측정 (×100). 사이즈별 길이/직경 비율 (270μm 기준 약 18~22:1).
프로테크코리아 시험보고서 (2022, AccuPyc II 1340, He gas, 5 cycles, σ ±0.0016).
학술 및 시험 근거 (References)
- 1동아대학교 EDS Map Sum Spectrum + XRD 분석. SEM ×100, Si Kα1 + O Kα1 매핑. 비결정질(X-ray Amorphous) 확인.
- 2(주)프로테크코리아 시험보고서 (2022-07-04~05). AccuPyc II 1340 — 밀도 2.0417 g/cm³ (5사이클, σ ±0.0016) / TriStar II 3020 — BET 0.5968 m²/g (N₂ 흡착, −195.85°C).
- 3UNIZ LAB R&D 광학현미경 측정 (×100). 종횡비 10:1~25:1 (사이즈 100~320μm).
- 4Drozdov AL, Zemnukhova LA, Panasenko AE, et al. (2021). Silicon Compounds in Sponges. Applied Sciences, 11(14), 6587. DOI: 10.3390/app11146587. (²⁹Si NMR + FTIR + XRD + XPS로 SiO₂·nH₂O 직접 검증 · 9종 해면 비교 · CC BY 4.0)
- 5Wang X, Schröder HC, Müller WEG (2009). Spicules as blueprints for biofabrication of biomaterials. PMC2755733. (Mainz대 — silicatein 효소 발견자, 분자구조 표준 레퍼런스)
- 6Müller WEG, Wang X, Schröder HC. Giant Siliceous Spicules From Monorhaphis chuni. ScienceDirect (Chapter 3). ("deposited in the form of amorphous opal — SiO₂·nH₂O")
“…according to ²⁹Si NMR data, silicon is in the form of silicon dioxide SiO₂, or polysilicic acid SiO₂·nH₂O.”
한글: ²⁹Si NMR 분석에 따르면, 규소는 이산화규소(SiO₂) 또는 폴리규산(SiO₂·nH₂O) 형태로 존재한다.
의의: 9종 해면(해양 8 + 담수 1, 바이칼호) 비교 분석으로 「해면 종에 관계없이 동일한 SiO₂·nH₂O 분자식 적용 가능」 결론.
- 7IARC Monographs. 비결정질 실리카(amorphous SiO₂) — Group 3 (분류 불가, 안전군). 결정질 실리카(crystalline silica, e.g. quartz) — Group 1 (인체 발암성)과 명확히 구분. CAS 7631-86-9.
- 8Jørgensen CB (1944). On the Spicule-Formation of Spongilla lacustris (L.). Biologiske Meddelelser XIX(7), Det Kgl. Danske Videnskabernes Selskab. — 스피큘은 유기 축사(axial thread)에서 시작해 규산질이 덧붙으며 두께가 자란다.
- 9Jensen M, Keding R, Yue Y. Microscopic Features of Biologically Formed Amorphous Silica. On Biomimetics, IntechOpen. — 담수해면 스피큘의 축방향 채널과 비정질 실리카 골격. 주: 분석 대상은 아마존 담수해면 Cauxi 로, 본 원료의 종(Spongilla lacustris)과 다르다.
