元素構成分析
エネルギー分散分光法（EDS）で分析したUNIZ LABスピキュール元素構成
* H(水素)はEDS測定限界以下。水和水(·nH₂O)はFTIR ν(O-H) 3289–3399 cm⁻¹ + 熱重量分析(DTA)で別途確認。
| SiO₂ | SO₃ | Fe₂O₃ | TiO₂ | K₂O | P₂O₅ |
|---|---|---|---|---|---|
| 99.7 | 0.041 | 0.04 | 0.034 | 0.010 | 0.005 |
漂白処理した淡水海綿スピキュールのX線蛍光（XRF）分析値です。主成分は二酸化ケイ素で、残りは微量酸化物です。原文がCaO・Al₂O₃は試料の取り扱いや前処理に由来する可能性があると記しているため除外しました。分析対象種はアマゾンの淡水海綿であり、淡水海綿の成分構成比は地域を問わずほぼ同一です。出典は下記参考文献9です。

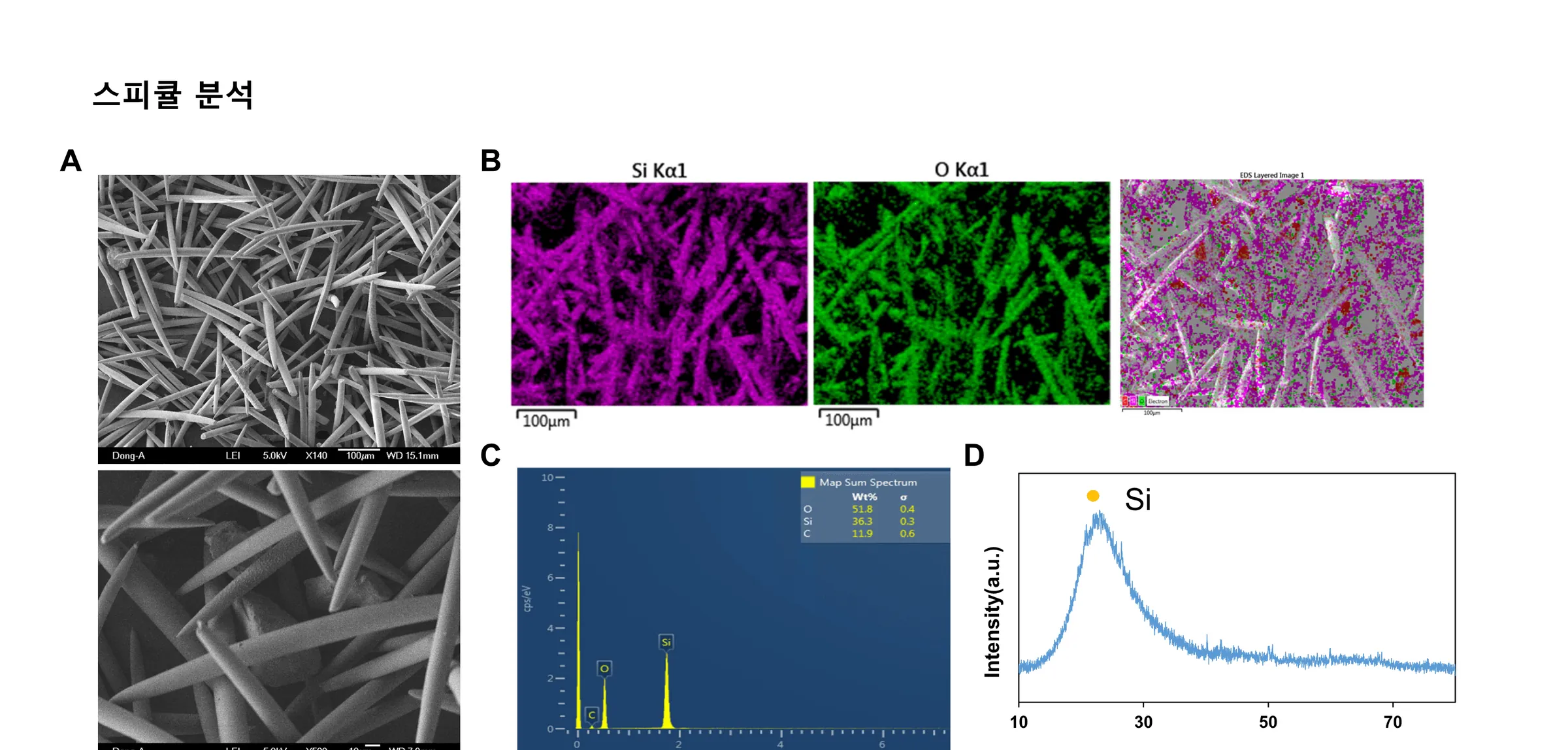

分析的検証 — EDS / XRD / NMR
東亜大学校 1次測定資料 + Drozdov 2021 ²⁹Si NMRデータでSiO₂·nH₂O分子構造を多重分光法で直接検証した結果。
Q群分析
Drozdov AL et al. (2021) Applied Sciences. ²⁹Si NMRで検出されたSiO₂·nH₂O結合構造 — 3つのシリコン環境を確認。
珪酸質スピキュール vs 石灰質スピキュール
ユニズラボはすべての製品に 珪酸質(Siliceous) スピキュールのみを使用しています
| 項目 | 石灰質スピキュール 石灰質 (CaCO₃) | 珪酸質スピキュール(UNIZ LAB) ケイ質 (SiO₂·nH₂O) |
|---|---|---|
| 化学成分 | CaCO₃(炭酸カルシウム) | SiO₂·nH₂O(二酸化ケイ素) |
| 物理的硬度 | モース硬度3(柔らかい) | モース硬度6~7(硬い) |
| 酸への反応 | 酸接触時に溶解 | 安定的(反応なし) |
| 生体適合性 | 普通 | 優秀(無機シリカ) |
| マイクロチャネル効果 | 弱い | 強力(硬い構造) |
| 皮膚残留 | 部分的残留の可能性 | 自然排出(安全) |
なぜ珪酸質スピキュールのみを使用するのでしょうか?
珪酸質スピキュールは物理的硬度が高く、皮膚に効果的なマイクロチャネルを形成し、酸性環境でも安定しています。また無機シリカ素材として皮膚に残留せず自然排出されるため、安全性が検証されています。
中空チューブ構造
BSPN スピキュールは単純な棒ではなく、 中空マイクロチューブ。中心部の空洞（hollow lumen）が活性成分の通路として機能し、非晶質シリカからなる外壁が構造的安定性を提供します。
中心の軸方向チャネル（lumen）を非晶質シリカの壁が取り囲む構造です。このチャネルが活性成分の通り道になります。

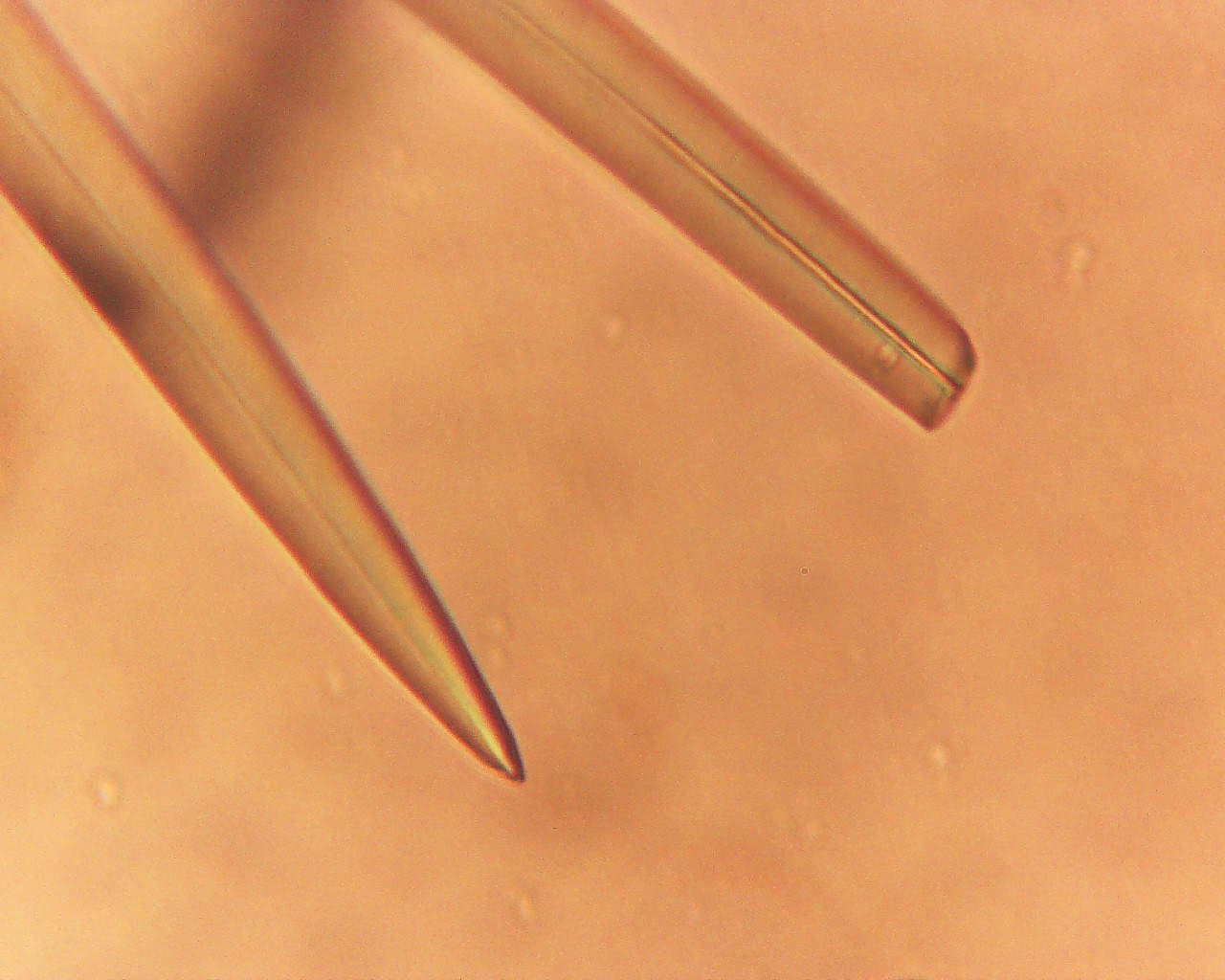

右側スピキュールの端部で、中空チューブ断面が光学的に直接観察されます。
光学顕微鏡測定
外径の 1/10（自然比率）
270 µm ÷ 15 µm
| サイズ | 長さ | 外径 | 内径（Lumen） | アスペクト比 |
|---|---|---|---|---|
| 100 µm | 100 µm | 10 µm | 1.0 µm | 10 : 1 |
| 200 µm | 200 µm | 13 µm | 1.3 µm | 약 15 : 1 |
| 270 µm上記画像 | 270 µm | 15 µm | 1.5 µm | 18 : 1 |
| 320 µm | 320 µm | 13 µm | 1.3 µm | 약 25 : 1 |
物理的特性のまとめ
XRD分析で検証された非結晶質(Amorphous)シリカ。IARC Group 3(分類不可、安全群) — 結晶質シリカ(Group 1、発癌性)と明確に区別。
プロテックコリア試験報告書(2022, TriStar II 3020, N₂吸着)。滑らかな天然針状構造の特性。
ユニズラボ光学顕微鏡測定(×100)。サイズ別 長さ/直径比(270 µm基準で約18~22:1)。
プロテックコリア試験報告書(2022, AccuPyc II 1340, He gas, 5サイクル平均, σ ±0.0016)。
学術および試験根拠 (References)
- 1동아대학교 EDS Map Sum Spectrum + XRD 분석. SEM ×100, Si Kα1 + O Kα1 매핑. 비결정질(X-ray Amorphous) 확인.
- 2(주)프로테크코리아 시험보고서 (2022-07-04~05). AccuPyc II 1340 — 밀도 2.0417 g/cm³ (5사이클, σ ±0.0016) / TriStar II 3020 — BET 0.5968 m²/g (N₂ 흡착, −195.85°C).
- 3UNIZ LAB R&D 광학현미경 측정 (×100). 종횡비 10:1~25:1 (사이즈 100~320μm).
- 4Drozdov AL, Zemnukhova LA, Panasenko AE, et al. (2021). Silicon Compounds in Sponges. Applied Sciences, 11(14), 6587. DOI: 10.3390/app11146587. （²⁹Si NMR + FTIR + XRD + XPS による SiO₂·nH₂O の直接検証 · 9 種の海綿比較 · CC BY 4.0）
- 5Wang X, Schröder HC, Müller WEG (2009). Spicules as blueprints for biofabrication of biomaterials. PMC2755733. （マインツ大学 — silicatein 酵素の発見者、分子構造の標準リファレンス）
- 6Müller WEG, Wang X, Schröder HC. Giant Siliceous Spicules From Monorhaphis chuni. ScienceDirect (Chapter 3). ("deposited in the form of amorphous opal — SiO₂·nH₂O")
“…according to ²⁹Si NMR data, silicon is in the form of silicon dioxide SiO₂, or polysilicic acid SiO₂·nH₂O.”
韓国語： ²⁹Si NMR 分析によると、ケイ素は二酸化ケイ素（SiO₂）またはポリケイ酸（SiO₂·nH₂O）の形で存在する。
意義： 9 種の海綿（海洋 8 種 + 淡水 1 種、バイカル湖）の比較分析により、「海綿の種に関わらず同一の SiO₂·nH₂O 分子式が適用可能」との結論。
- 7IARC Monographs. 비결정질 실리카(amorphous SiO₂) — Group 3 (분류 불가, 안전군). 결정질 실리카(crystalline silica, e.g. quartz) — Group 1 (인체 발암성)과 명확히 구분. CAS 7631-86-9.
- 8Jørgensen CB (1944). On the Spicule-Formation of Spongilla lacustris (L.). Biologiske Meddelelser XIX(7), Det Kgl. Danske Videnskabernes Selskab. — 스피큘은 유기 축사(axial thread)에서 시작해 규산질이 덧붙으며 두께가 자란다.
- 9Jensen M, Keding R, Yue Y. Microscopic Features of Biologically Formed Amorphous Silica. On Biomimetics, IntechOpen. — 담수해면 스피큘의 축방향 채널과 비정질 실리카 골격. 주: 분석 대상은 아마존 담수해면 Cauxi 로, 본 원료의 종(Spongilla lacustris)과 다르다.
